J40HX柱塞截止閥
更新：2017-09-13 17:24:09??????點擊：
- 品牌：???瑞奇閥門
- 型號：???J40HX
-
產品介紹
【產品用途】
J40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
【產品特點】
1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏
2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命
3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種
【執行標準】
設計標準： GB12233-89、12235-89
結構長度：GB12221-89
法蘭連接：GB79-59、GB113.1～9113.26
傳動方式：手動
試驗與檢驗：ZBJ160006、GB4981
【性能規范】
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
高壓密封試驗壓力（MPa）
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
低壓氣密封試驗壓力（MPa）
|
0.5～0.7
|
||||
|
適用介質
|
水、蒸汽、油品（C）
|
硝酸類（P）、醋酸類（R）
|
|||
|
適用溫度（℃）
|
≤425
|
≤200
|
|||
主要外形和連接尺寸
| 型號 | 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | D0 | ||
| UJ41H/Y/W-16C/P/R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 80 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 100 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 120 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 140 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 180 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 220 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 280 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 320 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 350 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 450 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 500 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 560 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 16-25 | 640 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 16-30 | 720 | |
| UJ41H/Y/W-25C/P/R | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 100 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 140 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 180 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 220 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 240 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 280 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 320 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 350 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 450 | |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 500 | |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 560 | |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 640 | |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 720 | |
| UJ41H/Y/W-40C/P/R | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 100 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 140 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 160 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 180 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 220 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 240 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 280 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 320 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 350 | |
| 200 | 600 | 375 | 320 | 282 | 38 | 12-30 | 450 | |
| 250 | 650 | 445 | 385 | 345 | 42 | 12-34 | 500 | |
| 300 | 750 | 510 | 450 | 408 | 46 | 16-34 | 560 | |
| 350 | 850 | 570 | 510 | 465 | 52 | 16-34 | 640 | |
| 400 | 950 | 655 | 585 | 535 | 58 | 16-41 | 720 | |

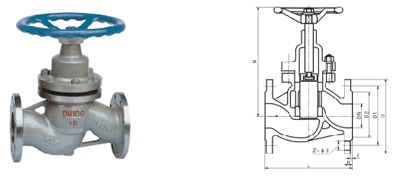

【結構圖片】
精心締造,優質品質!!! www.tqex.com.cn 瑞奇閥門
